描述

PROFIBUS OLM 被用来使用在光纤的 PROFIBUS 现场总线网络中。能够把电气的 PROFIBUS 接口 (RS485) 转换成光纤的 PROFIBUS 接口，反之亦然。

当调试 PROFIBUS OLM 时检查 DIP 拨码开关，并根据网络拓扑设置开关。

通过 PROFIBUS OLM 可以实现下面所示的拓扑结构：

???? 线性拓扑

???? 星型拓扑

???? 冗余光纤环网

三种基本类型的混合也是可能的。

线性拓扑

下图说明了线性拓扑的结构。

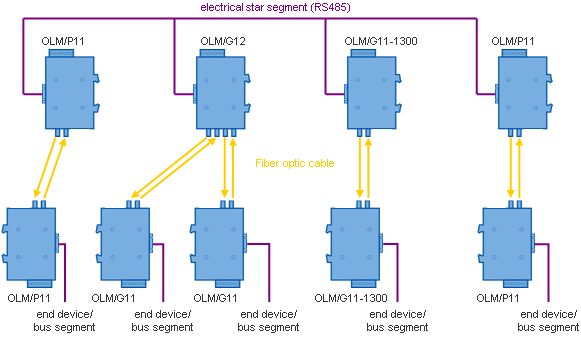

星型拓扑

下图说明了星型拓扑的结构。

冗余光纤环网

下图说明了冗余光纤环网的结构。

线路附有光缆网段监视和分段功能

OLM 可以在“线路附有光缆网段监视和分段功能”和“线路不具有光缆监视功能”模式下进行操作。

如果一段有故障的光缆跟剩下的网络断开连接，在这种情况下使用“线路上附有光缆网段监视和分段功能” 模式。在光线传输通路上如果模块故障或是光缆断线或故障，两个 OLM 之间的光缆网段被中断 (分割) 。PROFIBUS 网络被分割成两个子网络。每一个都保留全部的功能。该故障通过通道的 LED 灯切换成红色表示或是通过连接到故障故障光缆的两个 OLM 的报警接触器的激活显示出来。当两个模块通过分别发送测试信息把现场总线子网识别成非中断状态时，分割状态立即自动清除。

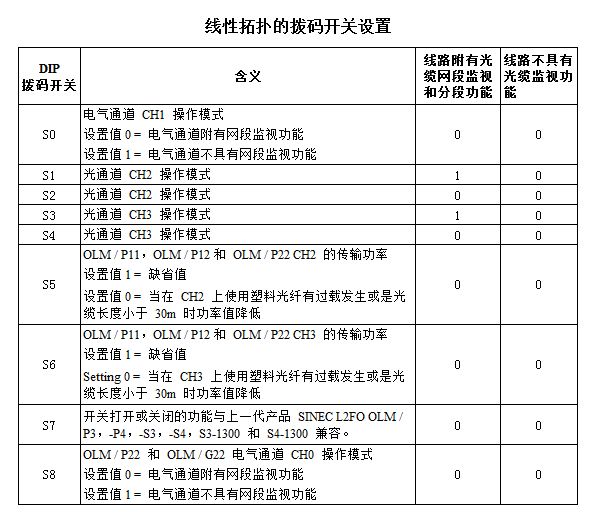

线性拓扑的拨码开关设置

下表说明了线性拓扑结构附带和不附带光缆网段监视功能时，PROFIBUS OLMs V4.0 / V3 上 DIP 拨码开关的设置方法。在这个例子中，OLM 的上一代产品 SINEC L2FO OLM / P3，-P4，-S3，-S4，S3-1300 和 S4-1300 没有使用在线性拓扑中。

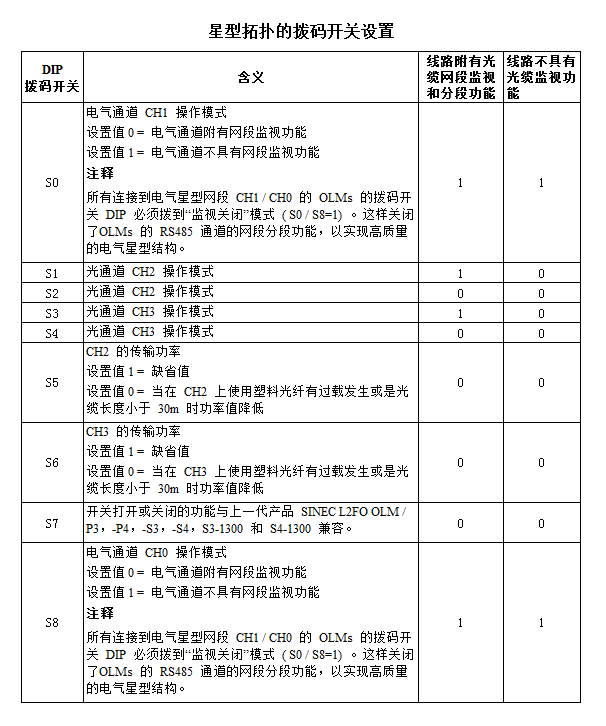

星型拓扑的拨码开关设置

下表说明了星型拓扑结构附带和不附带光缆网段监视功能时，PROFIBUS OLMs V4.0 / V3 上 DIP 拨码开关的设置方法。在这个例子中，OLM 的上一代产品 SINEC L2FO OLM / P3，-P4，-S3，-S4，S3-1300 和 S4-1300 没有使用在星型拓扑中。

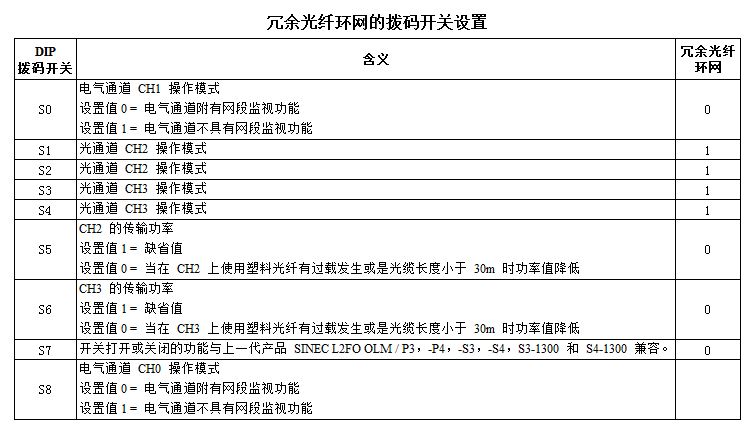

冗余光纤环网的拨码开关设置

下表说明了建立冗余光纤环网时，PROFIBUS OLM V4.0 / V3 上 DIP 拨码开关的设置方法。在这个例子中，OLMs 的上一代产品 SINEC L2FO OLM / P3，-P4，-S3，-S4，S3-1300 和 S4-1300 没有使用在冗余光纤环网中。
