PROFIBUS 网段的首和尾称为终端，为了抑制 RS485 信号的反射和畸变，终端电缆需连接到总线连接器的 A1、B1 端子上， ?终端接口上的总线连接器插头上的终端电阻设置开关必须拨到 ON 位置， 这样终端接口就接入了一个终端电阻。

PROFIBUS网段终端加入有源终端电阻后， 其能维持总线电压在标准水平，因此总线上任何一个站断开网络连接时都不会引起网络故障，任何一个网段的终端停电都会影响其它网段的通信，所以 可能停电的终端都应该使用有源终端电阻来替代，并确保该有源终端电阻不停电。

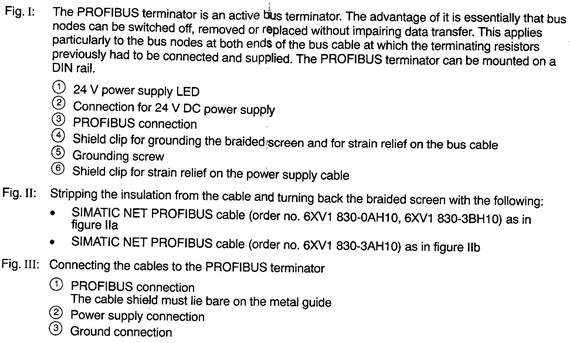

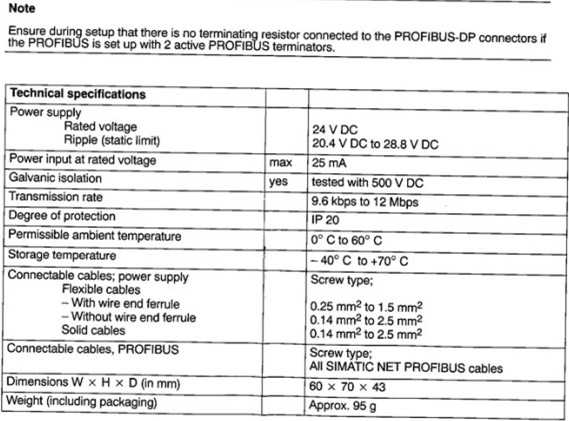

附西门子有源终端英语说明：
