我们在使用step7编程时，需要使用一个1秒的脉冲，最简单的方法是调用cpu的存储器脉冲，具体实现方法如下：

1、打开项目的“HW Config”硬件组态，鼠标双击CPU（若右键“Object Properties”）弹出CPU模块的“Properties”对话框；

2、选取CPU模块的“Properties”对话框的“Cyele/Clock Memory”标签项，将“Clock Memory”勾选上，然后在“Memory Byte”右侧的文本框中，键入一个M存储区中字节编号（默认是0，也可以填入其它值，但不要与存在的地址冲突）；

3、按“OK”按钮后关闭CPU模块的“Properties”对话框，最后“Save and Compile”编译保存并重新下载硬件组态。

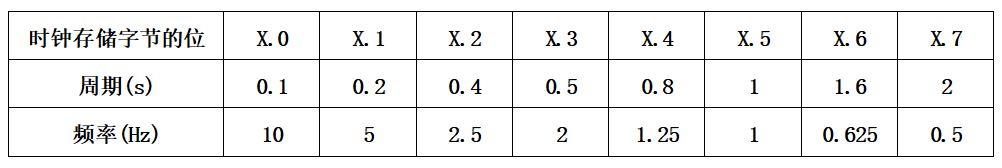

注意：键入的M存储区中的字节编号（例如：MB0或MB8）不能被程序的任何一个地方使用，整个字节的每一Bit位都将被系统自动指定为周期/频率不同的时钟Bit位存储器。具体周期及频率如下表（X表示你指定的字节编号）：

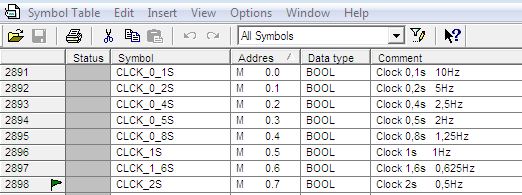

为了调用方便，你可以在“Symbol Table”里增加对应的Symbol，方便调用：

另外，还需要说明的是，一个周期是高电平+低电平的方波，即一个周期的一半时间输出1，一个周期的一半时间输出0。
