西门子的1200/1500小型PLC在编程完成后，可以配置并生成GSD文件，将此GSD文件导入到400CPU的硬件组态中就可以进行通讯，这个方法是最简单的。

但如果没配置GSD文件，400CPU如何与1200/1500PLC进行通讯呢？此时就需要使用PUT和GET方法来进行处理了。下面记录下具体的实现过程。

1、在400CPU的网络组态中配置与1200/1500PLC通讯的S7连接，具体见下图：

(1)指定400CPU的访问接口，如410-5H有2个PN接口，根据实际情况，指定挂载1200/1500PLC的那个接口；

(2)指定1200/1500PLC的IP地址；

(3)命名这个“Partner”；

(4)LocalID保持默认1即可；

(5)完成配置后，将网络组态进行下载。

2、在400CPU中编写程序，通过GET方式读取1200/1500PLC的数据：

(1)新建一个FC1501，使用梯形图进行编程；

(2)引入SFB14(GET)，设置REQ的扫描周期，这里是0.5S；

(3)ID配置为上述步骤1中的LocalID，为W#16#1;

(4)ADDR_1到ADDR_4为1200/1500PLC中的地址，这里指定ADDR_1为1200/1500PLC中的DB3，开始于0.0，占用2个字节；ADDR_2为1200/1500PLC中的DB4，开始于152.0，占用4个字节；

(5)RD_1到RD_4为400CPU接收的数据存储地址，这里指定RD_1为DB401，开始于0.0，占用2个字节，RD_2为中间变量，开始于M1500.0，占用4个字节（即MD1500，在CFC中直接调用）；

(6)指定SFB14的背景DB为DB414，这个DB不要重复，不存在的话会自动创建；

(7)RD_1的数据存储在DB401中，这个数据一般是是bool型的，显示运行状态，在进行上述操作前，我们要先建立一个DB401（可以命名一个符号名：如From1200），用它来存储从1200/1500PLC中读来的数据，配置16个bool型的数据，注意这个16个bool型的数据与ADDR_1的2个字节的每一位是一一对应的。

3、在400CPU中编写程序，通过PUT方式写入数据到1200/1500PLC：

(1)还是在上面的FC1501中，使用梯形图进行编程；

(2)引入SFB15(PUT)，设置REQ的扫描周期，这里是0.5S；

(3)ID配置为上述步骤1中的LocalID，为W#16#1;

(4)ADDR_1到ADDR_4为1200/1500PLC中的地址，这里指定ADDR_1为1200/1500PLC中的DB7，开始于0.0，占用2个字节；

(5)SD_1到SD_4为对应400CPU中需要发送的地址，这里指定SD_1为DB402，开始于0.0，占用2个字节；

(6)指定SFB15的背景DB为DB415，这个DB不要重复，不存在的话会自动创建；

(7)SD_1的数据存储在DB402中，这个数据一般是是bool型的，用来控制启停，在进行上述操作前，我们要先建立一个DB402（可以命名一个符号名：如To1200），用它来发送数据到1200/1500PLC中，配置16个bool型的数据，注意这个16个bool型的数据与ADDR_1的2个字节的每一位是一一对应的。

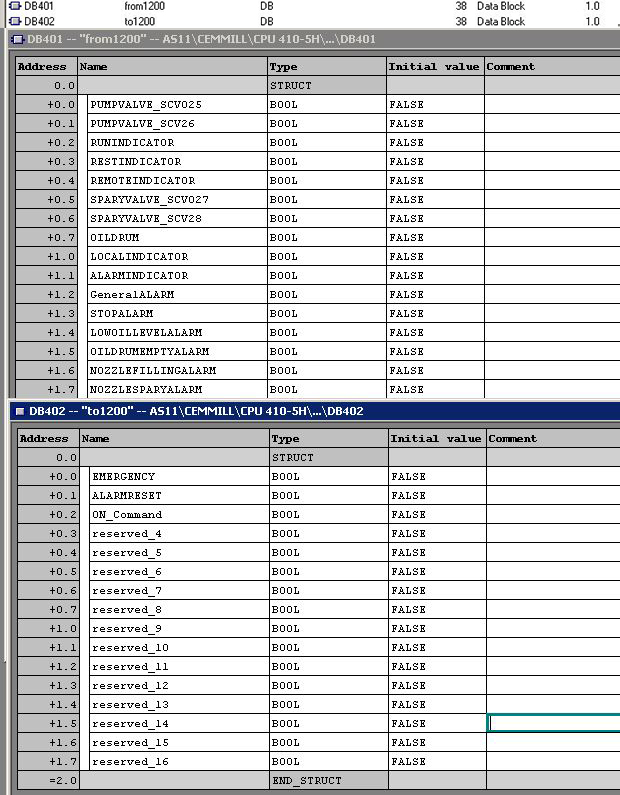

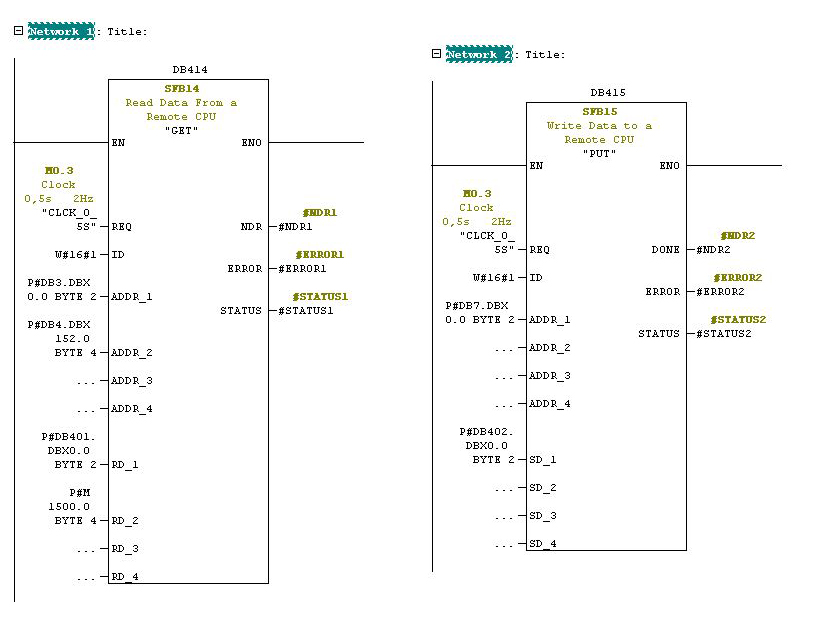

在FC中调用PUT和GET编程的截图，有及用来存储在发送数据的DB401、DB402，详见下图：

完成上述操作后，在400CPU中新建一个CFC，调用FC1501，并下载到400CPU中去，这样就可以在CFC中编程调用1200/1500PLC中的数据了，如设备的备妥、运行、故障等状态信号从DB401（From1200）中读取到，如启动、停止、复位等控制信号能DB402（To1200）写下去，该例子还有个占用4个字节的模拟量，直接调用MD1500进行数据操作。

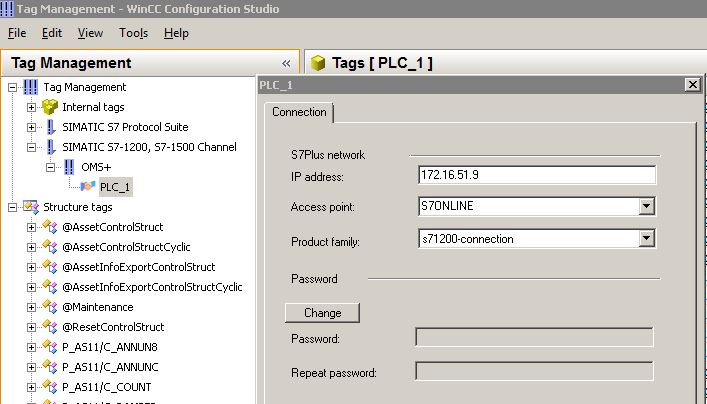

4、如果1200/1500PLC中还有很多其它数据仅仅需要显示，并不需要参与编程，可以在WinCC中加载S7-1200,S7-1500的驱动，来直接读取数据。在连接参数中需要配置1200/1500PLC的IP、访问点和产品类型，具体见下图；

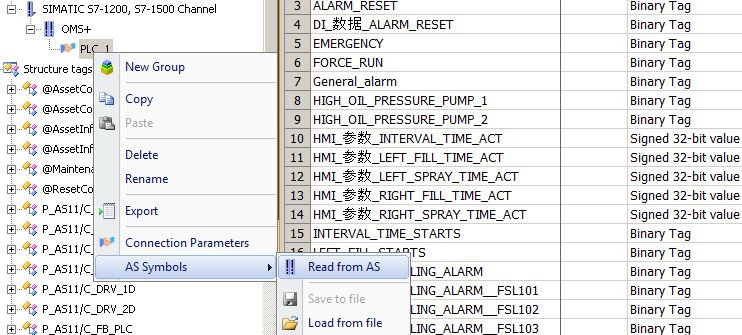

5、连接成功后，可以使用AS Symbols中的Read from AS功能，将相关变量全部读出来，这样就可以直接在WinCC中显示了。
