1)WinCC 作为 DDE 的服务器， Excel 作为 DDE 客户端
1) 打开 WinCC 项目，在 WinCC Explorer 中”计算机属性－>启动”中添加应用程序:

DdeServ.exe，同时添加命令行参数： /v /n 。

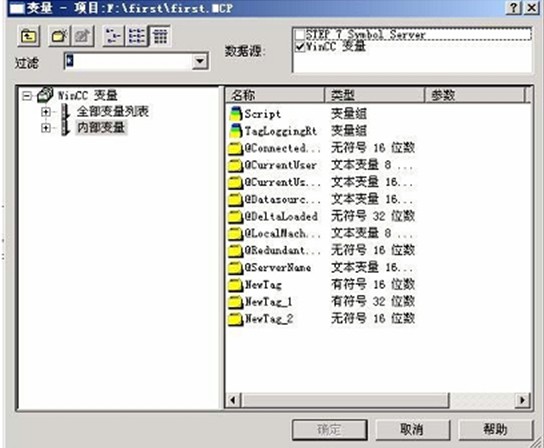

2) 激活 WinCC 后，会弹出 WinCC DDE-Server 对话框，点击 Tag List 按钮：

在列表中选择想要访问的变量，点击”确定”，这样该变量的连接信息就被拷贝到 Windows剪贴板。

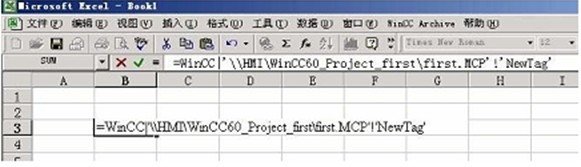

3) 打开 Excel，任意（双击）选中一个单元格，将 Windows 剪贴板的内容拷贝到该单元格中，然后在第一个字符前添加”＝”，这样就完成对单元格的输入。这时在 Excel 中就能够得到 WinCC 的内部和外部过程数据了。

注意：1) DdeServ.exe 需要一直运行。

2) 这种连接是单向的。

2 WinCC 作为 DDE 的服务器， VB 作为 DDE 客户端
1) 打开 WinCC 项目，在 WinCC Explorer 中 “计算机属性－>启动”中添加应用程序:

DdeServ.exe，同时添加命令行参数：/v /n 。

2) 激活 WinCC。

3) 打开 VB，在窗体上放置 TextBox 控件，设置该控件的下列属性：

a) LinkTopic＝WinCC|\\计算机名称\该 WinCC 项目的文件夹的共享名\该 WinCC 项目名.mcp

b) LinkItem=WinCC 的变量名称

c) LinkMode=Automatic。只要该属性一生效，此 TextBox 控件就能在编辑状态下取得 WinCC变量的值。

3 WinCC 作为 DDE 的客户端，Excel 作为 DDE 服务器（本地）

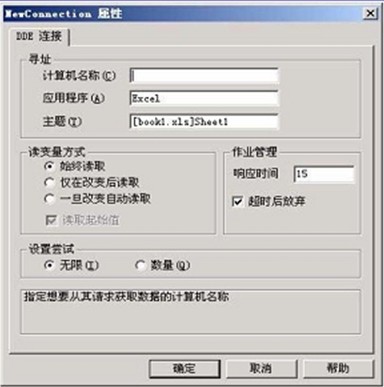

1) 打开 WinCC Explorer，在”变量管理”中 建立”WINDOWS DDE”通道和连接，其连接属

性中：

“计算机名称”为空；

“应用程序”为 Excel；

“主题”为 [Excel 文件名] 工作表名，比如 [book1.xls] sheet1。

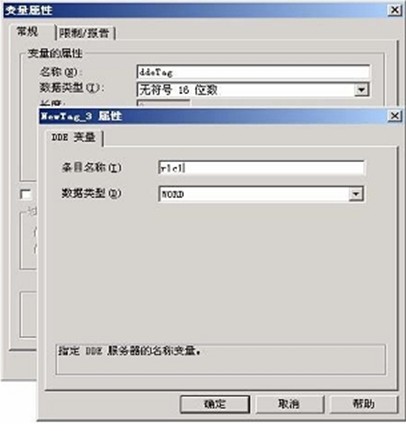

2) 建立新变量，在变量属性中选择地址，条目名称填：r 行数 c 列数，比如 r1c1（表示第一行第一列的单元格）

3) 重复步骤 2）可以加入更多的 DDE 变量。

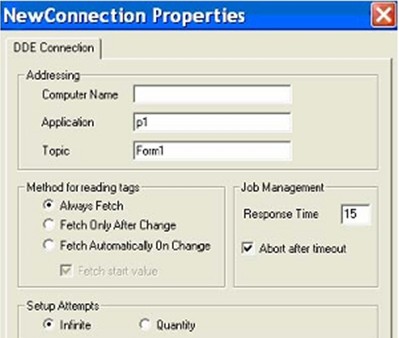

4 WinCC 作为 DDE 的客户端，VB 作为 DDE 服务器（本地）

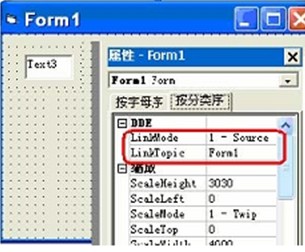

1) 创建 VB 窗体，注意下图窗体属性设置，生成可执行文件 p1.exe；

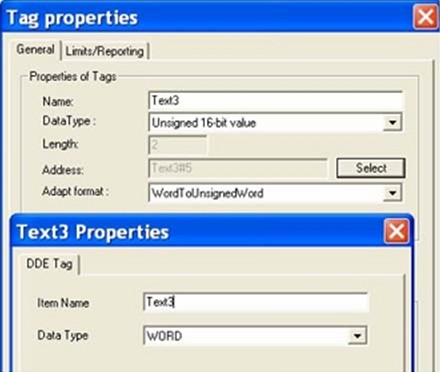

3) 创建变量。
