以前一直用PCS7编程，也一直习惯于CFC编程，其中用到一个最基本的知识点，那就是双字、字、字节、位之间的关系。

在PCS7的CFC中，有一个W_BO和一个DW_BO的功能块，十分方便，直接输入连接的状态字，输出便会列出bit0——bit15的值，这在做DP通讯时经常用过，比如控制变频器，它的状态常常是在一个字取某位，如运行信号、备妥信号等。

今天在一个老CPU中，也用到DP了通讯，要在一个双字中取某位显示状态，不支持用CFC编程，所以无法傻瓜式的取到了，只能手工指定其中的bit位了。这时竟然字中高字节与低字节的对应关系，自己把自己晕了半天，后来回顾了下，终于搞明白了，看来傻瓜的编程方式是把自己弄得更傻瓜！呵呵

直接上两个图吧，是关于双字、字、字节、位之间的关系的，看看便明白了！

一定要注意高8位与低8位与字的对应关系！

图1：字、字节、位之间的关系

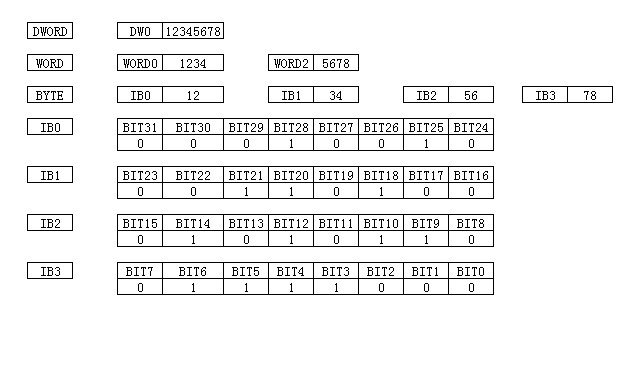

图2：双字、字、字节、位之间的关系
